ỨNG DỤNG KHUÔN SILICON TRONG SẢN XUẤT SẢN PHẨM XI MĂNG, THẠCH CAO, COMPOSITE, POLY RESIN, POLYSTONE VÀ CÁC SẢN PHẨM DECOR – MỸ THUẬT – MÔ HÌNH

PHẦN 1 — PHÂN TÍCH NGUỒN GỐC

1.1. Lịch sử phát triển vật liệu silicon (silicone)

Silicon dùng trong công nghiệp làm khuôn thực chất là tên gọi thông dụng (rút gọn) của silicone — một hợp chất polymer gốc siloxane, khác hoàn toàn với nguyên tố hóa học Silic (Si) trong bảng tuần hoàn. Sự nhầm lẫn thuật ngữ này bắt nguồn từ cách dịch và gọi tên phổ biến tại Việt Nam, nhưng về bản chất khoa học, “khuôn silicon” chính là khuôn silicone.

Lịch sử phát triển có thể chia thành các mốc chính:

• 1904 — Frederic Kipping (Đại học Nottingham, Anh) là người đầu tiên tổng hợp và đặt tên “silicone” khi nghiên cứu các hợp chất hữu cơ của silic, dù ông không nhận ra tiềm năng thương mại của nó.
• Thập niên 1930–1940 — Hãng Corning Glass Works và Dow Chemical hợp tác thành lập Dow Corning (1943), đánh dấu bước ngoặt thương mại hóa silicone quy mô công nghiệp, ban đầu phục vụ ngành hàng không và điện.
• Thập niên 1950–1960 — General Electric (Mỹ) phát triển các dòng silicone lưu hóa ở nhiệt độ phòng (RTV — Room Temperature Vulcanizing), mở đường cho ứng dụng làm khuôn đúc dân dụng và mỹ thuật.
• Thập niên 1970–1980 — Silicone RTV-2 (hai thành phần) được ứng dụng rộng rãi trong ngành đúc tượng, phù điêu, trang trí kiến trúc tại châu Âu, thay thế dần khuôn cao su tự nhiên, khuôn thạch cao và khuôn kim loại vốn có độ bền thấp, khó tách khuôn với chi tiết phức tạp.
• Từ thập niên 1990 đến nay — Trung Quốc, Ấn Độ và Đông Nam Á (bao gồm Việt Nam) phát triển mạnh ngành sản xuất khuôn silicone giá thành cạnh tranh, kéo theo sự bùng nổ của ngành decor, quà tặng, mô hình, vật liệu xây dựng giả đá (polystone, giả cẩm thạch).

1.2. Vì sao silicone thay thế các vật liệu làm khuôn truyền thống

Đây chính là nền tảng lý giải nguồn gốc ra đời của ngành công nghiệp khuôn silicone: nhu cầu về một vật liệu đàn hồi, chịu nhiệt, trơ hóa học, có khả năng sao chép chi tiết siêu nhỏ và tái sử dụng nhiều lần.

PHẦN 2 — HÓA HỌC CỦA SILICONE LÀM KHUÔN

2.1. Cấu trúc phân tử cơ bản

Silicone là polymer có mạch chính Si–O–Si (siloxane), khác với hầu hết polymer hữu cơ có mạch chính C–C. Công thức tổng quát của polydimethylsiloxane (PDMS) — loại phổ biến nhất dùng làm khuôn:

[–Si(CH₃)₂–O–]ₙ

Liên kết Si–O có năng lượng liên kết cao (~452 kJ/mol, cao hơn C–C ~347 kJ/mol), giải thích vì sao silicone:

• Chịu nhiệt tốt hơn cao su hữu cơ thông thường (dao động từ -50°C đến 250°C tùy loại)
• Bền với tia UV, ozon, oxy hóa
• Trơ với đa số hóa chất, dung môi

2.2. Cơ chế lưu hóa (đóng rắn) — hai hệ chính dùng trong ngành khuôn

a) Hệ ngưng tụ (Condensation cure — RTV-2 loại xúc tác thiếc/Tin-cure)

• Thành phần A: polymer silicone mạch thẳng có nhóm –OH ở đầu mạch (silanol-terminated PDMS)
• Thành phần B: chất xúc tác thiếc hữu cơ (dibutyltin dilaurate) + chất khâu mạch silan (ví dụ tetraethyl orthosilicate — TEOS)
• Phản ứng: nhóm –OH phản ứng với silan tạo liên kết ngang, giải phóng rượu (alcohol) làm sản phẩm phụ

≡Si–OH + RO–Si≡ → ≡Si–O–Si≡ + ROH

Đặc điểm: giá rẻ, dễ pha trộn, nhưng co ngót nhẹ (0.3–1%), tuổi thọ khuôn ngắn hơn (thường 20–50 lần đúc), bị ức chế đóng rắn bởi một số vật liệu như đất sét chứa lưu huỳnh.

b) Hệ cộng hợp xúc tác Platinum (Addition cure — Platinum-cure)

• Thành phần A: polymer có nhóm vinyl (Si–CH=CH₂) + xúc tác Platinum (phức Karstedt)
• Thành phần B: polymer có nhóm Si–H (hydrosiloxane)
• Phản ứng hydrosilylation, không sinh sản phẩm phụ:

Si–CH=CH₂ + H–Si≡ →(Pt)→ Si–CH₂–CH₂–Si≡

Đặc điểm: co ngót gần như bằng 0 (<0.1%), độ bền cơ học và tuổi thọ vượt trội (200–500 lần đúc), sao chép chi tiết cực nhỏ, nhưng dễ bị ức chế đóng rắn (cure inhibition) bởi lưu huỳnh, amin, thiếc còn sót lại từ khuôn silicone thiếc trước đó — đây là lưu ý hóa học quan trọng khi kết hợp hai hệ vật liệu.

2.3. Các thông số hóa lý quyết định lựa chọn silicone theo ứng dụng

PHẦN 3 — QUY TRÌNH SẢN XUẤT KHUÔN SILICONE VÀ ĐÚC SẢN PHẨM

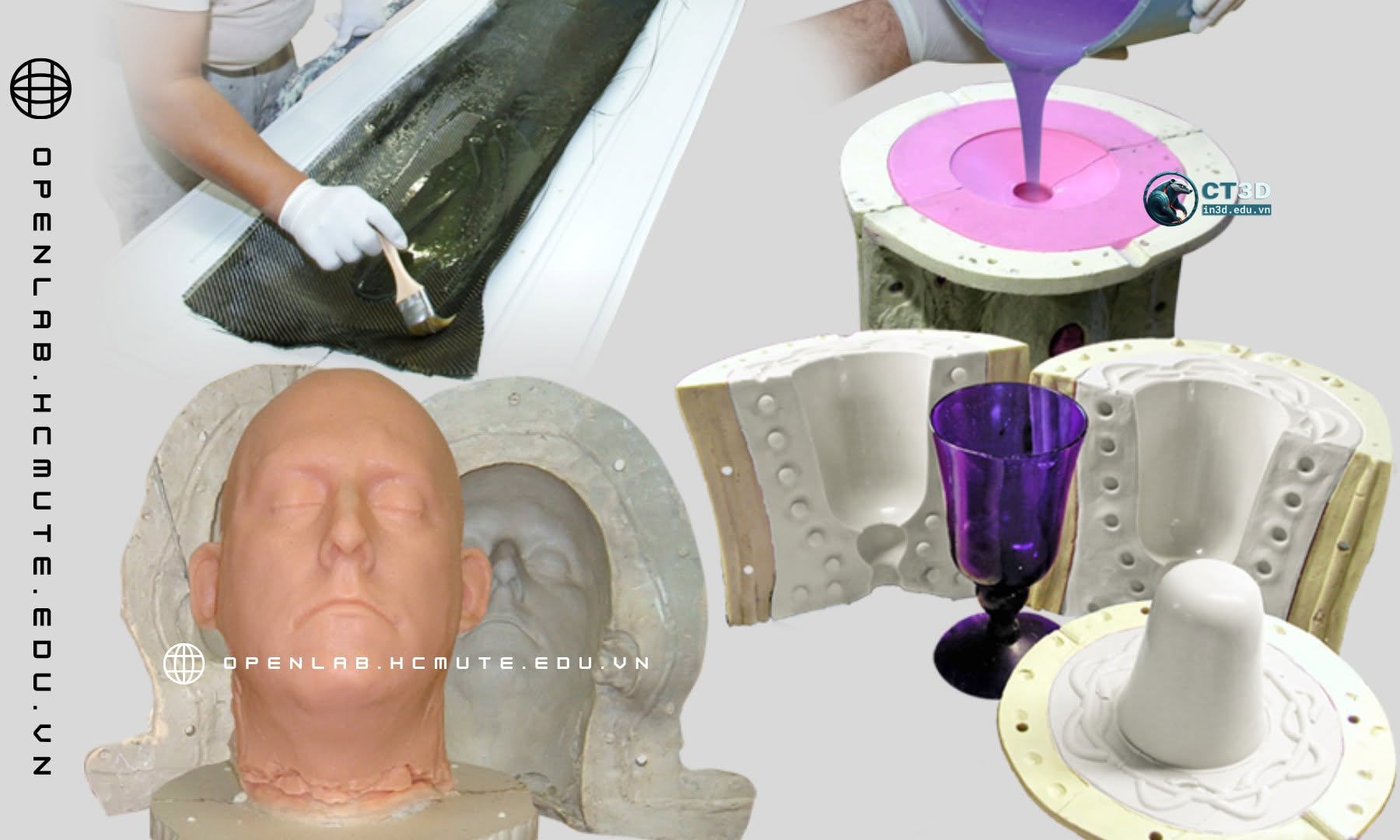

3.1. Quy trình chế tạo khuôn silicone (Mold Making)

1. Chuẩn bị mẫu gốc (master model): làm từ đất sét, gỗ, thạch cao, in 3D hoặc CNC. Mẫu cần được xử lý bề mặt (đánh bóng, phủ sealer nếu là vật liệu xốp).
2. Dựng khung đổ (mold box): bằng ván, mica hoặc lego block, đảm bảo kín để silicone không tràn.
3. Tính toán tỷ lệ trộn: silicone RTV-2 thường trộn theo tỷ lệ khối lượng 100:2 đến 100:10 (thành phần A : chất đóng rắn B) tùy nhà sản xuất, sai số tỷ lệ ảnh hưởng trực tiếp đến độ cứng và thời gian đóng rắn.
4. Khử bọt khí (degassing): dùng máy hút chân không (vacuum chamber, áp suất -1 bar) để loại bọt khí sinh ra trong quá trình trộn — bước quan trọng quyết định độ chi tiết bề mặt khuôn.
5. Đổ khuôn (pouring): đổ từ một điểm, để silicone tự chảy tràn nhằm hạn chế bọt khí mới sinh.
6. Lưu hóa (curing): ở nhiệt độ phòng 24 giờ (có thể rút ngắn bằng gia nhiệt nhẹ 40–60°C).

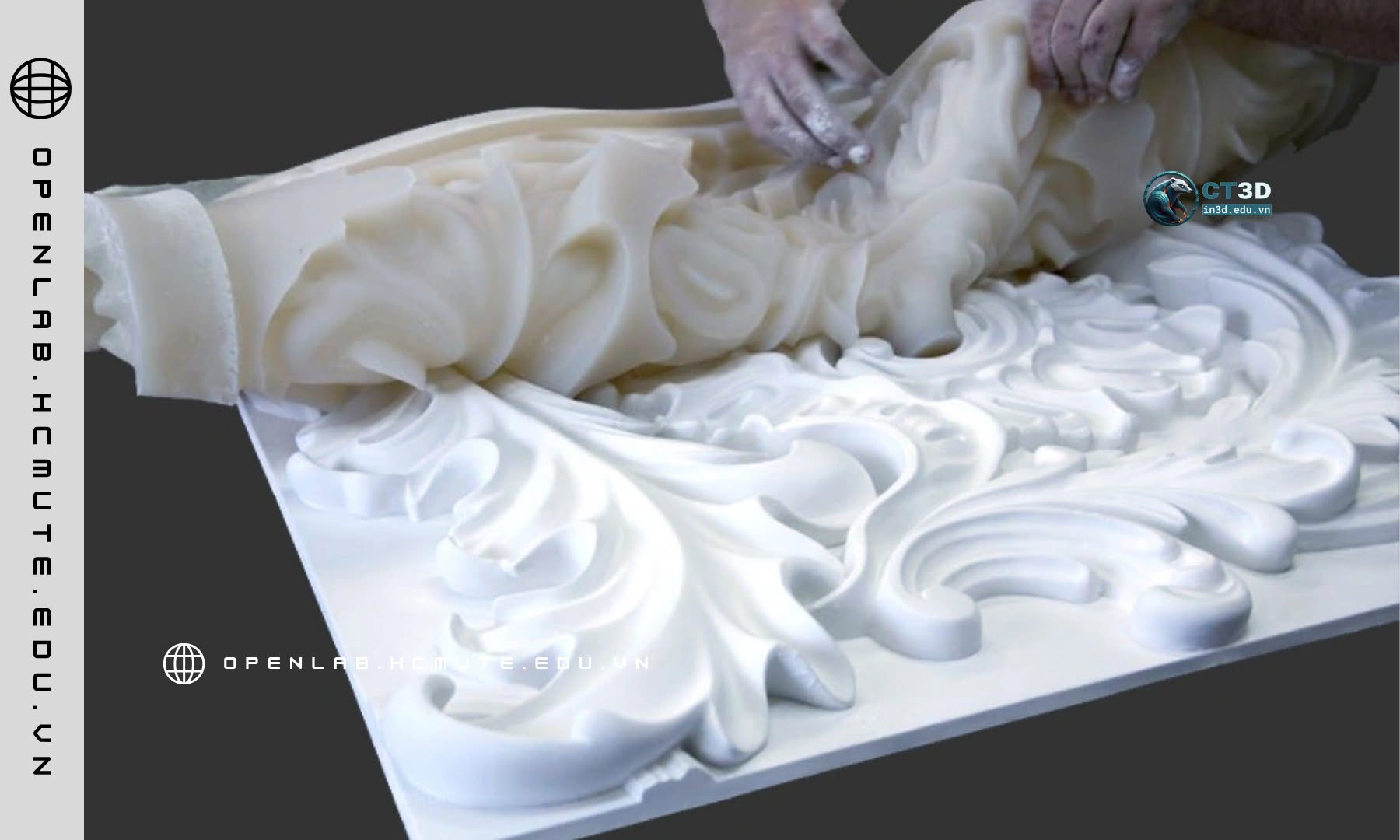

7. Tháo khuôn, làm khuôn vỏ cứng (mother mold): thường bằng thạch cao hoặc composite để giữ form khuôn silicone mềm khi đúc sản phẩm nặng.

3.2. Quy trình đúc sản phẩm ứng với từng loại vật liệu

a) Xi măng (concrete/cement casting) — sản phẩm chậu cảnh, tượng sân vườn, phù điêu

• Trộn xi măng, cát mịn, phụ gia siêu dẻo (superplasticizer) và sợi gia cường (fiber reinforcement) tỷ lệ thấp nước/xi măng (w/c ratio ~0.35–0.4) để tăng cường độ và giảm rỗ khí.
• Quét lớp chống rỗ khí (release agent gốc silicone hoặc sáp) lên bề mặt khuôn.
• Đổ hỗn hợp, rung khuôn bằng bàn rung (vibrating table) để đuổi bọt khí trong bê tông — yếu tố quyết định độ mịn bề mặt sản phẩm.
• Bảo dưỡng 24–48 giờ trước khi tháo khuôn, dưỡng ẩm tiếp 7–28 ngày để đạt cường độ thiết kế.

Lưu ý hóa học quan trọng: xi măng có pH cao (~12–13) và tỏa nhiệt thủy hóa (hydration) có thể lên đến 60–70°C, đòi hỏi khuôn silicone loại chịu kiềm và chịu nhiệt (thường chọn hệ platinum-cure độ cứng Shore A 30–40).

b) Thạch cao (plaster/gypsum casting)

• Thạch cao (CaSO₄·½H₂O) khi gặp nước sẽ tái kết tinh thành CaSO₄·2H₂O, tỏa nhiệt và đông cứng trong 15–30 phút.
• Tỷ lệ nước/thạch cao ảnh hưởng độ cứng và độ chi tiết — thường 60–70% nước theo khối lượng thạch cao.
• Do phản ứng nhanh và không có phụ gia ăn mòn mạnh, khuôn silicone tin-cure (giá rẻ hơn) vẫn phù hợp cho sản phẩm thạch cao, giúp giảm chi phí sản xuất so với composite hay xi măng.

c) Composite (nhựa FRP – Fiberglass Reinforced Plastic)

• Quét lớp gelcoat (tạo màu và bề mặt bóng) lên khuôn silicone.
• Đắp lớp sợi thủy tinh (mat, roving) tẩm nhựa polyester hoặc epoxy không bão hòa, đóng rắn bằng xúc tác MEKP (Methyl Ethyl Ketone Peroxide).
• Phản ứng đóng rắn tỏa nhiệt mạnh (exothermic), silicone khuôn cần chịu nhiệt tốt (khuyến nghị platinum-cure chịu đến 200°C+).
• Dung môi styrene trong nhựa polyester có thể gây trương nở (swelling) khuôn silicone tin-cure về lâu dài — đây là lý do ngành composite ưu tiên silicone platinum có khả năng kháng dung môi cao hơn.

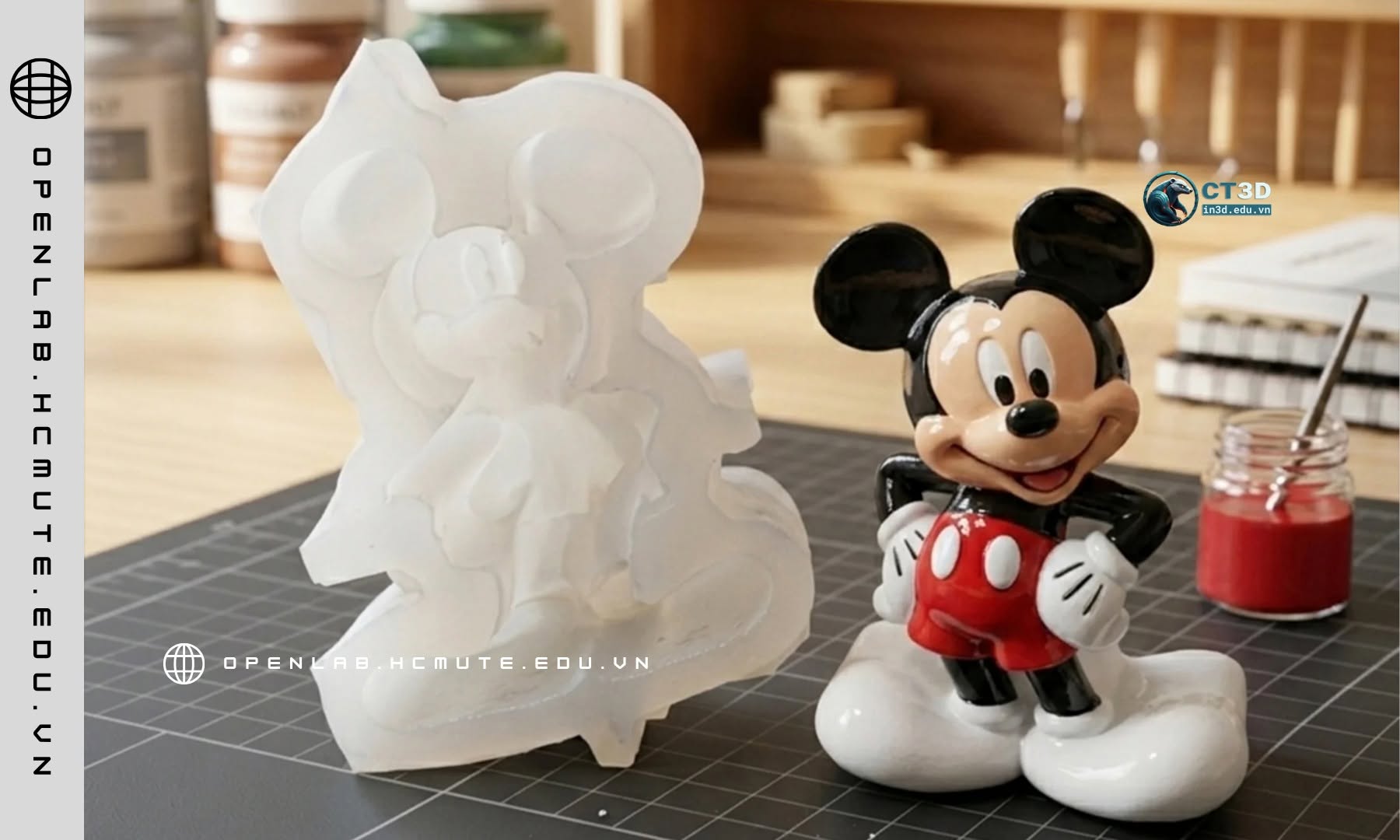

d) Poly resin (nhựa PU resin, Polyurethane resin) — tượng mỹ nghệ, mô hình chi tiết cao

• Trộn hai thành phần Polyol và Isocyanate theo tỷ lệ 1:1 hoặc theo chỉ định nhà sản xuất.
• Phản ứng polyurethane hóa tỏa nhiệt nhanh (pot-life thường 2–5 phút), đòi hỏi kỹ thuật đổ nhanh, chính xác.
• Đây là vật liệu đòi hỏi khuôn silicone có độ chi tiết cao nhất (độ nhớt thấp, độ giãn dài lớn) do sản phẩm PU resin thường có chi tiết siêu nhỏ (tượng nhân vật, mô hình collectible).

e) Polystone (hỗn hợp bột đá tự nhiên + nhựa polyester/PU resin)

• Polystone thực chất là composite gồm bột đá vôi (calcium carbonate) chiếm 60–80% khối lượng, phối trộn với nhựa PU hoặc polyester resin làm chất kết dính, tạo cảm giác nặng và vân đá tự nhiên như đá thật.
• Do tỷ trọng bột đá cao, hỗn hợp có độ nhớt lớn, khuôn silicone cần độ cứng Shore A cao hơn (30–45) để chịu lực nén khi đổ và rung khử bọt.
• Ứng dụng phổ biến: tượng trang trí sân vườn, chậu cảnh cao cấp, phù điêu kiến trúc giả đá cẩm thạch/đá hoa cương.

3.3. Bảng tổng hợp lựa chọn silicone theo vật liệu đúc

PHẦN 4 — ỨNG DỤNG KHOA HỌC CÔNG NGHỆ VÀ GIÁ TRỊ KINH DOANH

4.1. Ứng dụng trong ngành decor và nội thất

Khuôn silicone cho phép nhân bản hàng loạt các chi tiết trang trí kiến trúc (phào chỉ, phù điêu, cột hoa văn cổ điển) với chi phí chỉ bằng 1/10–1/20 so với chế tác thủ công từ đá hoặc gỗ tự nhiên, đồng thời giữ được độ tinh xảo gần như nguyên bản — đây là nền tảng của ngành giả cổ điển (faux finishing) đang phát triển mạnh trong kiến trúc nội — ngoại thất tại Việt Nam và khu vực.

4.2. Ứng dụng trong ngành mỹ thuật, mô hình, quà tặng

Ngành sản xuất tượng resin, mô hình nhân vật (garage kit), quà lưu niệm phụ thuộc gần như hoàn toàn vào công nghệ khuôn silicone để có thể sản xuất loạt nhỏ (small batch) với chi phí đầu tư khuôn thấp hơn nhiều so với khuôn kim loại ép phun — phù hợp với mô hình kinh doanh đặt hàng theo yêu cầu (custom on-demand), vốn đang là xu hướng chủ đạo của thị trường collectible toàn cầu.

4.3. Giá trị công nghệ — độ chính xác vi mô

Nhờ khả năng sao chép cấu trúc bề mặt ở cấp độ micromet, khuôn silicone còn được ứng dụng trong tái tạo kết cấu vân đá tự nhiên, vân gỗ, da… cho sản phẩm polystone và composite cao cấp — tạo ra dòng sản phẩm “giả nhưng như thật” có biên lợi nhuận cao hơn đáng kể so với sản phẩm bề mặt trơn thông thường.

4.4. Phân tích kinh doanh — chi phí và hoàn vốn khuôn

4.5. Xu hướng công nghệ mới

• Kết hợp in 3D và khuôn silicone: mẫu gốc được in 3D (SLA/DLP resin) với độ chính xác cao, sau đó nhân bản bằng khuôn silicone — rút ngắn đáng kể thời gian phát triển sản phẩm mới (rapid prototyping to production).
• Silicone platinum thế hệ mới kháng ức chế đóng rắn: giải quyết vấn đề tương thích hóa học khi làm việc với đất sét lưu huỳnh hoặc vật liệu chứa amin, mở rộng phạm vi vật liệu mẫu gốc có thể sử dụng.
• Vật liệu polystone sinh thái: thay thế một phần bột đá bằng phụ phẩm công nghiệp (tro bay, xỉ), giảm phát thải carbon trong khi vẫn tận dụng công nghệ khuôn silicone hiện có.

KẾT LUẬN

Khuôn silicone là mắt xích công nghệ trung tâm kết nối giữa thiết kế mỹ thuật và sản xuất công nghiệp quy mô nhỏ đến vừa. Việc hiểu đúng bản chất hóa học (hệ tin-cure và platinum-cure), lựa chọn đúng loại silicone theo tính chất hóa lý của từng vật liệu đúc (xi măng, thạch cao, composite, poly resin, polystone) không chỉ quyết định chất lượng sản phẩm mà còn là yếu tố cốt lõi trong bài toán tối ưu chi phí và chiến lược sản phẩm của doanh nghiệp sản xuất decor, mỹ thuật và mô hình.

Ở Việt Nam, CT3D là đơn vị chuyên sâu trong lĩnh vực thiết kế và sản xuất khuôn silicon công nghiệp, phục vụ đa dạng ngành hàng từ decor – mỹ thuật – mô hình đến sản xuất mẫu và loạt nhỏ sản phẩm kỹ thuật.

Với đội ngũ kỹ thuật am hiểu sâu về hóa học vật liệu silicone (RTV-2, platinum-cure, tin-cure) và quy trình sản xuất chuẩn công nghiệp, CT3D cung cấp giải pháp trọn gói: từ tạo mẫu gốc (in 3D / CNC), chế tạo khuôn silicon độ chính xác cao, đến đúc thành phẩm bằng xi măng, thạch cao, composite, poly resin, polystone hoặc vacuum casting nhựa PU mô phỏng ABS, PP.

Sau12 năm hoạt động và hàng ngàn dự án đã triển khai, CT3D là đối tác tin cậy của các xưởng decor, studio mỹ thuật, doanh nghiệp phát triển sản phẩm và startup phần cứng trên toàn Việt Nam, giúp rút ngắn thời gian ra mẫu, tối ưu chi phí sản xuất và đảm bảo độ chi tiết đến từng đường vân.

• Website: https://in3d.edu.vn/ – https://ct3dgroup.com/
•
